Свое творчество,выкладываю с фотками.Камеру пока поставлю в салоне авто, сверху кромки заднего стекла.Плюса тут только два, защищенность(большой плюс, что заднее стекло у Гранты седана-всегда чистое) )и вид из самой камеры ,позволяющий хоть что-то оценить и захватывающий кромку багажника(кому-то сомнительный плюс ) ).Но все это пока "экспериментально", сами понимаете .В общем спустя полгода все переделал и установил камеру над номерным знаком, между лампами подсветки.Пришлось удлинять провод питания(я его брал с разьема ММС, но можно и с лампы включения з/х), т.к.перед монтажом, предварительно замерил их длину-видео кабеля хватает, а провода питания-нет

 Вобщем вначале демонтировал бардачок, утопил USB внутрь панели, радиоштекер разьединил и снял магнитолу

Серебристую накладку отогнуть

  Убираем накладку

   Вытаскиваем ММС

   Нажимаем на ее фиксаторы.Они справа и слева по ее бокам

И вытаскиваем ММС из гнезда

Синяя колодка-для подключения видеокабеля камеры з/х

  Питание на камеру-взял с серой колодки ММС(самая нижняя), "+"с контакта"1", "-"с контакта"8"

Типовая схема подключения камеры

Общий вид камеры з/х

 Видео посадил на "19"контакт, массу(экран)на"16"тый

 Сама колодка с обозначенными контактами + и -

 Контакты вытаскивать из разьема помучился малеха, выручила зубочистка и иголка(толстая :) )

Аккуратно поддеваем язычок контакта

 Видео разьем(сам тюльпан)отрезал, распотрошил провод(желтая жила-это видео, оплетка-экран(масса))

 Контакты для разьема ISO, взял с компьютерного разьема на флоппик

Тюльпан

Изоленту не использовал, вместо нее пользовал термоусадочный кембрик(он удобней для тонких проводов)

Готовые провода(Видеокабель и питающий), проложил по тому же пути, где проходит радиопровод(вверх по правой стойке кузова)

Путь прокладки видеокабеля и питания камеры по задней стойке кузова

 Камера в салоне авто,прикрученная на кромку обивки потолка

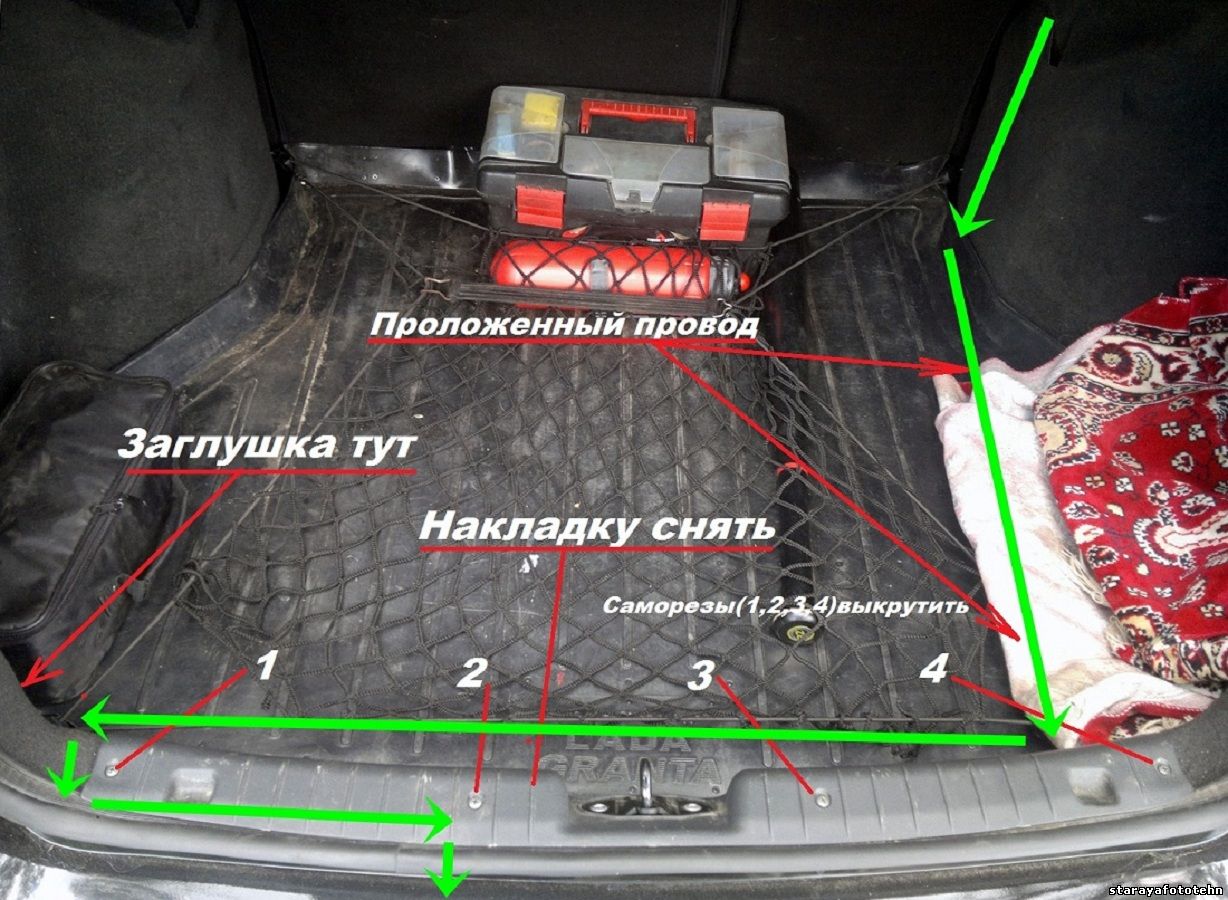

Путь прокладки видеокабеля и питания камеры,по полу багажника.Итак:-Резиновая заглушка, через которую надо тянуть провода(видео и питание)находится в левой части багажника(почти в углу)для удобства надо снять центральную пластиковую накладку(выкрутить 4 самореза)и отогнуть слева снизу ворс, и вытащить ее внутрь багажника

Дальше:-откручиваем левый фонарь подсветки номерного знака и опускаем его, в отверстие где установлен этот фонарь-просовываем проволочный крючок 40-50 см(вязальная проволока или алюмишка), а в резиновой заглушке(слева ближе к углу) проделываем отверстие для проводов, суем туда их, протаскиваем провода с помощью проволочного крючка изнутри-наружу.Соединяем вытянутые вами провода с камерой, разьемы обматываем изолентой, камеру прикручиваем куда вам удобно, только потом подтягиваем провода но уже внутрь багажника, тем самым убирая внутрь все лишнее, ставим заглушку(задолбался ее ставить).Прокладываем оставшиеся провода внутри багажника(по полу) на свой вкус, но чтоб аккуратно ;)

Общий вид дистанционной разметки камеры,на дисплее ММС

Коробка от камеры и характеристики

 Видеоролик  работы камеры
